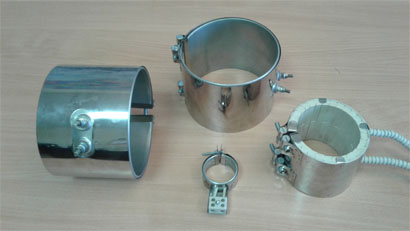

Хомутовые НХ,полухомутовые ПХ,кольцевые тэны.

Нагреватель хомутовый - конструкция, правила монтажа. Что представляет собой ТЭН полухомутовый, Вы узнаете дальше. Конструкция данных кольцевых нагревателей. Правила монтажа, а также что входит в основные важные моменты эксплуатации данного устройства. Подлежат ли хомутовые нагреватели ремонту, и что следует знать о полухомутовых нагревателях. Что нужно периодически проверять, если вы используете ТЭН хомутовый?

Что представляет собой ТЭН хомутовый

Хомутовый ТЭН (полухомутовый кольцевой) - устройство, которое активно используется в нынешней индустрии для обогревания предметов различных трубчатых форм. Это могут быть такие формы, как литейные, экструдеры, пресс-формы, различных сечений, клеевой агрегат и так далее. Также данные изделия применяют довольно часто в изготовлении бытовых нагревателей, в том числе в качестве отдельных элементов, что имеются в различном роде индустриальных установках. Те случаи, когда нет возможности произвести установку хомутового нагревателя, в использование берется полухомутовый ТЭН нагреватель. Он состоит из двух половинок одинакового размера, каждая из которых берет электрическое питание из сети. Заказать хомутовый ТЭН нагреватель можно в интернет магазине ТЭН-МИАСС, либо в специализированной точке продаж.

Конструкция данных хомутовых кольцевых нагревателей

Устройство кольцевой хомутовый ТЭН представляет собой внешнюю оболочку, которая изготовлена из нержавейки либо углеродистой стали. Его толщина при этом достигает минимум 0,25 и максимум 0,5 мм, где установлен с большим электрическим сопротивлением сам же кольцевой нагреватель (тен). Витки этого нагревателя отделены друг от друга с помощью миканита, а также керамического изолятора. А прижимной механизм помогает осуществить надежное крепление Данного элемента к нагреваемой поверхности.

Правила монтажа хомутовых и полухомутовых ТЭН-ов

Производство и изготовление ТЭНов имеет некую особенность - все изделия не подлежат ремонту. Это говорит о том, что самым важным является как раз правильный монтаж и грамотная эксплуатация. Тем более, если вы покупаете хомутовые ТЭНы под заказ, тогда особое внимание необходимо уделить именно правильной установке и правильному использованию. Что касается установки, то ее должны проводить профессионалы. Мало кто знает, что установка выполняется с торца, поэтому лучше не браться за этот процесс самостоятельно. При использовании следует время от времени проверять наличие щелей и иногда подвинчивать крепежи.

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.

Четыре исполнения хомутового нагревателя

ХНм — слюдяной хомутовый

Нихромовая лента в слюдяной изоляции. Рабочая температура до 400 °C. Хорошая теплопроводность, доступная цена. Стандарт для большинства экструдеров и ТПА.

ХНк — керамический хомутовый

Нагревательный провод в канавках керамических пластин. Рабочая температура до 700 °C. Применяется на высокотемпературных участках: сопло, горячий канал, нагрев вязких высокотемпературных полимеров (PEEK, PPS, PI).

ПХН — полухомут (полукольцо)

Два полукольца, образующих полный хомут. Удобен при ограниченном радиальном доступе или когда оба полухомута питаются независимо (раздельная регулировка). Каждая половина крепится независимо.

ХН с канавкой под термопару

В металлической обойме предусмотрен паз под термопару типа K или J. Термопара прижимается к поверхности цилиндра изнутри хомута — минимальная задержка измерения температуры.

Конструктивные варианты хомутов

Полное кольцо (360°)

Стандартная форма. Охватывает цилиндр полностью. Фиксируется одним или двумя стяжными болтами. Обеспечивает максимальную равномерность нагрева.

Полукольцо (2 × 180°)

Два раздельных полухомута. Применяется при монтаже/демонтаже без снятия с вала, а также для раздельного управления температурой на двух половинах цилиндра.

С каналом охлаждения

В корпус хомута встроен канал для прокачки воздуха или воды. Применяется на участках, где требуется одновременный нагрев и быстрое охлаждение (переходные зоны экструдера).

С карманом для термопары

Сквозной или глухой паз под термопару типа K (Ø3–6 мм). Обеспечивает правильное позиционирование датчика и защищает его от механических повреждений.

Технические параметры хомутовых нагревателей

Типы исполненияСлюдяной (ХНм), керамический (ХНк), полухомут (ПХН)

Внутренний диаметр20 — 500 мм (стандарт), больше — под заказ

Ширина (высота)20 — 150 мм

Мощность100 Вт — 8 кВт

Напряжение110, 220, 380 В

Рабочая температурадо 400 °C (слюда), до 700 °C (керамика)

Удельная мощность2 — 5 Вт/см²

ПрисоединениеРадиальные/тангенциальные шпильки, провод, разъём

ФиксацияСтяжные болты M6–M10, хомут-пряжка, V-образные скобы

Выводы и подключение

Радиальные шпильки

Токовыводы выходят перпендикулярно плоскости хомута. Стандартный вариант для большинства ХН. Не мешают монтажу соседних хомутов при плотной расстановке по оси цилиндра.

Тангенциальные шпильки

Выходят по касательной к окружности. Применяются при ограниченном осевом пространстве.

Аксиальные (торцевые) шпильки

Токовыводы выходят вдоль оси хомута. Применяются редко — при специфической компоновке щитка управления.

2/3-контактный разъём

Быстросъёмное подключение типа AMP или DIN. Для систем с частой заменой нагревателей. Рабочая температура разъёма до 200 °C.

Керамический бисер на выводах

Нихромовые проволочные выводы с керамическими трубчатыми бусинами. Для рабочих температур в зоне вывода до 600 °C. Используется на ХНк.

Силиконовый провод

Гибкий, до 200 °C в зоне вывода. Стандартный вариант для ХНм при температуре до 350 °C.

Металлорукав

Нержавеющая оплётка поверх провода. При вибрации, механических нагрузках или температуре в зоне вывода выше 200 °C.

Где применяются хомутовые нагреватели

Экструдеры (цилиндры пластикации)

Литьё под давлением (ТПА, сопла, горячие каналы)

Нагрев труб и фланцев в химической промышленности

Нагрев литниковых систем

Нагрев прокатных валов

Упаковочное оборудование (запечатывающие элементы)

Маркировка хомутовых нагревателей

ХНм 180*60;1,5*220 Хомутовый миканитовый · внутр. Ø 180 мм · ширина 60 мм · 1,5 кВт · 220 В

ХНк 100*80;2,0*380 Хомутовый керамический · внутр. Ø 100 мм · ширина 80 мм · 2 кВт · 380 В

ПХНм 250*100;3,0*380 Полухомутовый миканитовый · внутр. Ø 250 мм · ширина 100 мм · 3 кВт · 380 В · два полукольца

ХНм — миканитовый (до 400 °C), ХНк — керамический (до 700 °C), ПХН — полухомутовый (разъёмный, два полукольца). Для заказа замены: измерьте внутренний диаметр по цилиндру, ширину хомута, мощность и напряжение.

Вопросы и ответы

Чем отличается слюдяной хомут от керамического?

Слюдяной ХНм: теплопроводность слюды ~0,5 Вт/м·K, максимальная температура 400 °C, стоимость ниже. Керамический ХНк: более жёсткая конструкция, рабочая температура до 700 °C, хуже переносит вибрацию при ударных нагрузках, но незаменим при нагреве высокотемпературных полимеров (PEEK — 380 °C, PSU — 380 °C, PI — выше 400 °C).

Как правильно измерить диаметр для заказа хомута?

Нужен внутренний диаметр хомута = наружный диаметр трубы/цилиндра. Измерьте штангенциркулем наружный диаметр обогреваемого изделия в нескольких точках — у изношенных цилиндров он может быть неравномерным. Также измерьте ширину (высоту по оси) и мощность, если есть маркировка на старом нагревателе.

Почему хомутовый нагреватель перегорает у экструдера?

Основные причины: 1) ослабленный болт — хомут не прижат, между ним и цилиндром воздушный зазор, ТЭН перегревается; 2) перегорание нихрома из-за «сухих» пусков (цилиндр холодный, а регулятор даёт 100% мощности — используйте ступенчатый разогрев); 3) вибрация — разрушение ламелей слюды и замыкание на корпус.

Как затягивать крепёжный болт хомута?

Болт затягивается до появления лёгкого натяга — хомут должен сидеть без люфта, но без деформации металлической обоймы. Рекомендуемый момент затяжки: для ХН до Ø100 мм — 8–12 Н·м, для Ø100–300 мм — 12–20 Н·м. После первого нагрева до рабочей температуры подтяните болт повторно: тепловое расширение меняет усилие прижима.

Можно ли нагревателем покрыть только часть длины цилиндра экструдера?

Да. Цилиндр экструдера разбивается на зоны — каждая зона имеет свой хомутовый нагреватель и свой термодатчик с независимым регулятором. Типичное число зон: 3–6 для одношнекового экструдера. Каждая зона — один или два хомута рядом по оси.

Сколько служат хомутовые нагреватели?

При правильной установке и ступенчатом разогреве — 3–7 лет непрерывной работы. Слюдяные нагреватели чувствительны к вибрации: при частых циклах пуска/останова ламели слюды крошатся. В условиях высокой вибрации предпочтительны керамические хомуты или хомуты с упрочнённым корпусом.

Заказ в Бийск

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Бийск — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
