Блочные ТЭНы на резьбовом или фланцевом креплении: 1–12 элементов, мощность до 100 кВт. СЭВ для воды, СЭМ для масла. Под электрокотёл, бойлер, бак. Изготовление по чертежу за 3 дня, от 1 штуки.

Заказать блок-ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Бийскдоставка

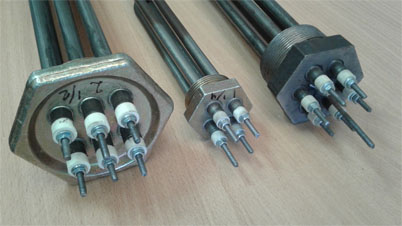

Блок ТЭН представляет собой достаточно сложную конструкцию, которая состоит из размещенных на платформе ТЭНов, при этом таких блоковых ТЭНов может быть несколько. Так как каждый из них расположен на одной и той же платформе, конструкция имеет название блок. С одной стороны фланец может быть с резьбой (шестигранник 90 мм, 75, 65, 55 мм, трубная резьба G2 ½, G2 ¾, G1 /2).

Если говорить про достоинства блочных ТЭНов, то их можно найти. Прежде хочется отметить высокий уровень надежности, что очень важно для продукции этого направления. Ведь именно надежность отвечает за то, насколько долговечно будет служить нам то или иное устройство. Поэтому данный параметр является ключевым для каждого покупателя при выборе подобной продукции.

Если сравнивать блоковый ТЭН с одиночными конструкциями, то их надежность также имеет намного больше значение. Ведь во время перегорания одного блок ТЭН-а на платформе блокового ТЭНа, иные элементы продолжают работать еще какое-то время, а если возникает поломка в одиночной конструкции, то ее ремонт требуется немедленно, так как устройство уже не способно работать вообще.

Среди достоинств также является экономия пространства, что очень значимо для многих производственных помещений. К тому же схема расположения элементов нагрева весьма простая. Кроме этого есть отличная возможность установить на платформе дополнительные устройства (трубки для датчиков, соединители, прочее), которым найдется место кроме блочных ТЭН-ов. Поэтапное включение устройства тоже можно отнести к преимуществу использования этого устройства, которое активно используется в котлах. Ведь именно в котлах есть возможность регулировать быстрое нагревание и мощность с помощью подключения блоковых ТЭНов в разных комбинациях. Что касается размеров, то следует отметить, что диаметр резьбы М, габаритный размер L, а размер шестигранника S.

Можно сказать, что блок ТЭН является уникальной конструкцией, которая позволяет использовать ее в различных целях. При этом, как было сказано выше, у данного устройства является немало преимуществ перед одиночными устройствами, особенно если речь идет о возможных поломках, которые требуют ремонта.

Блочные ТЭНы под заказ используются во многих технологических процессах и необходимы для любого промышленного производства. Чтобы товар сохранил свои качества, нужно соблюдать правила ухода, регламентированные специальной инструкцией. Заявку на ТЭНы можно сделать под заказ, обратившись к менеджеру в удобной форме для вас.

Блок-ТЭН — несколько трубчатых нагревательных элементов, смонтированных на одном несущем фланце или резьбовой головке. Позволяет получить мощность 3–36 кВт в едином конструктивном узле с одним монтажным отверстием.

СЭВ (секция электронагрева воды) — блок для нагрева воды и водных растворов. СЭМ (секция электронагрева масла) — для масел, с уменьшенной удельной мощностью (не более 2 Вт/см²). ТЭНБ — обобщённое торговое обозначение блочного нагревателя с фланцем.

Мощность блока делится между фазами: трёхфазные блоки (380 В) соединяют элементы треугольником или звездой. Однофазные блоки (220 В) обычно применяются до 6 кВт — при большей мощности ток превышает стандарты бытовой проводки.

Шесть исполнений блочных ТЭНов

СЭВ (секция для воды)

Элементы из нержавейки 12Х18Н10Т или меди. Удельная мощность до 6–8 Вт/см². Рабочая среда — вода, антифриз, растворы с pH 6–9.

СЭМ (секция для масла)

Элементы из стали или нержавейки. Удельная мощность не более 2 Вт/см² (против коксования). Рабочая среда — минеральные и синтетические масла.

ТЭНБ с термостатом

В стандартный блок-ТЭН вмонтирован биметаллический или капиллярный термостат. Отключает нагрев при достижении заданной температуры (обычно 55–85 °C).

ТЭНБ с термопарой

Термопара типа K или J встроена в фланец рядом с элементами. Используется в котлах с ПИД-регулятором и системах автоматики.

Фланцевый блок-ТЭН

Плоский фланец Ø80–200 мм с болтовым кругом. Устанавливается на ответный фланец ёмкости через паронитовую прокладку. Позволяет разместить 6–12 элементов.

Резьбовой блок-ТЭН

Монтажная головка с шестигранником SW55–SW90 и резьбой G1¼"–G2½". Вкручивается как обычная пробка. Стандарт для котлов и бойлеров ёмкостью до 500 л.

Компоновка элементов в блоке

Прямые элементы

Трубки расположены параллельно, без изгибов. Длина активной части 200–600 мм. Компактный блок, но требует достаточной глубины ёмкости.

U-образные элементы

Каждый ТЭН согнут в U-форму — оба вывода выходят на фланец. Наиболее распространённая компоновка для котловых блоков.

1–3 элемента

Мощность 1,5–9 кВт. Резьбовое присоединение G1¼" или G1½". Для бытовых и малых коммерческих котлов.

6–9 элементов

Мощность 9–18 кВт. Как правило, трёхфазное подключение 380 В, звезда или треугольник. Фланцевое присоединение Ø100–150 мм.

12 элементов

Мощность 18–36 кВт. Промышленные котлы и технологические ёмкости. Фланец Ø150–200 мм, болтовой круг 8–12 отверстий.

Технические параметры ТЭНБ

Количество элементов в блоке1, 2, 3, 6, 9, 12

Суммарная мощность1,5 — 36 кВт

Напряжение220 В (1ф), 380 В (3ф)

Рабочая температуравода до 120 °C, масло до 200 °C

ФланецШестигранник SW55 — SW90, резьба G1¼"–G2½", фланец Ø80–200 мм

Материал колбы/трубокНержавейка 12Х18Н10Т, сталь, медь

ЗащитаВстроенный термостат, термопредохранитель (опция)

СтандартГОСТ 13268-88, ТУ производителя

Выводы и подключение

Шестигранная головка (SW55–SW90)

Резьба G1¼"–G2½". Монтаж стандартным ключом. Момент затяжки 80–150 Н·м в зависимости от резьбы.

Метрическая резьба M20–M59

Применяется в ряде европейских котлов. Уточнять по маркировке штуцера на корпусе котла.

Плоский фланец

Стальной или нержавеющий, Ø80–200 мм. Болтовой круг 4–12 отверстий. Прокладка — паронит ПМБО, ФУМ-лента или силиконовая резина.

Клеммные шпильки

M5 или M6 на каждом токовыводе. Подключение проводом или медной шиной. На блоках 380 В соединение треугольник/звезда выполняется медными перемычками.

Применения блочных ТЭНов

Электрокотлы

Фланец G 1 1/4"–G 2", мощности 6–24 кВт. Одно- и трёхфазные.

Бойлеры косвенного нагрева

СЭВ с термогильзой под термостат. Нержавейка AISI 304.

Промышленные ёмкости

Нагрев воды и растворов в баках 100–5000 л.

Маслонагреватели

СЭМ для гидросистем, теплообменников. Удельная мощность до 2 Вт/см².

Пивоварни и пищепром

Варочные котлы, пастеризаторы. Нержавейка 12Х18Н10Т.

Парогенераторы

Прямой контакт с водой. Мощность 12–36 кВт.

Маркировка блочных ТЭН

ТЭНБ-6,0 J220 (3×ТЭН 80 В13/2,0 J 220) Фланец G2½″ Блок водяной · 6 кВт · нержавейка (J) · 220 В · 3 ТЭНа Ø 13 мм по 80 см / 2 кВт · фланец G 2 1/2"

ТЭНБ-3,75 Z220 (3×ТЭН 120 В13/1,25 Z 220) Фланец G2½″ Блок масляный · 3,75 кВт · масло (Z, углеродистая сталь) · 220 В · 3 ТЭНа Ø 13 мм по 120 см / 1,25 кВт · фланец G 2 1/2"

СЭВ = секция водяная, СЭМ = секция масляная. ГОСТ 13268-88, ГОСТ 14254-96 (IP), ГОСТ 27570.0-87.

Вопросы и ответы

В чём разница между СЭВ, СЭМ и ТЭНБ?

СЭВ и СЭМ — обозначения по среде: В=вода, М=масло; отличаются удельной мощностью элементов. ТЭНБ — торговое обозначение блочного ТЭН с фланцем, применяемое рядом производителей независимо от среды. По конструкции все три типа — одно и то же: несколько трубчатых элементов на общем фланце.

Как выбрать мощность блок-ТЭН для котла отопления?

Упрощённая норма для хорошо утеплённого дома — 1 кВт на 10 м². Для старого фонда — 1 кВт на 7 м². Котёл нагревает теплоноситель, поэтому к расчёту тепловых потерь добавьте 20–25% запас на ГВС и пиковые нагрузки. Итого: дом 100 м² — котёл 9–12 кВт.

Как подключить блок-ТЭН на 380 В?

Трёхфазный блок из трёх элементов подключается: звезда (нейтраль + три фазы, 220 В на элемент) или треугольник (без нейтрали, 380 В на элемент — мощность вырастает в три раза). Убедитесь, что мощность блока в схеме треугольник совпадает с номинальной. Стандартная заводская схема — звезда.

Какой размер фланца нужен для замены ТЭН?

Для бытовых котлов — чаще всего шестигранная головка SW60 с резьбой G1¼" (наружная, ø≈47 мм). Измерьте штуцер на котле штангенциркулем и уточните резьбу. Для котлов Buderus, Protherm, Vaillant часто используется M45×2 или M52×2.

Почему блок-ТЭН перегорает быстро в котле?

Причины по убыванию вероятности: 1) жёсткая вода — накипь изолирует трубку, температура оболочки растёт до 300–400 °C; 2) воздушный карман в котле — часть ТЭН не погружена в воду; 3) заниженное количество теплоносителя (плохой проток). Рекомендуется умягчение воды или применение химических антинакипинов.

Можно ли ставить блок-ТЭН вертикально?

Да, если конструкция предусматривает полное погружение активной части в жидкость. При вертикальном монтаже следите, чтобы воздушные пузырьки не задерживались у трубок — это ведёт к местному перегреву. Для горизонтальных ёмкостей предпочтительнее горизонтальный монтаж.

Заказ в Бийск

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Бийск — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
